Окуляром называют элемент микроскопа, обращенный к глазу и предназначенный для рассматривания оптического изображения объекта. Окуляр - одна из важнейших составляющих оптической системы микроскопа (наравне с объективом). Окуляры состоят из двух линз - глазной (расположена ближе к глазу) и полевой.

Существуют различные классификации окуляров, используемых в микроскопах.

Окуляры компенсационного и безкомпенсационного действия. Первый вид окуляров предназначен для компенсации хроматической разности увеличения объективов свыше 0,8% и обозначаются буквой "К" в маркировке.
Окуляры обычные (с нормальной величиной поля зрения, обозначаются как Pl), широкоугольные (окулярное число более 180) и сверхширокоугольные (окулярное число более 225).
Окуляры с вынесенным зрачком (для работы в очках).

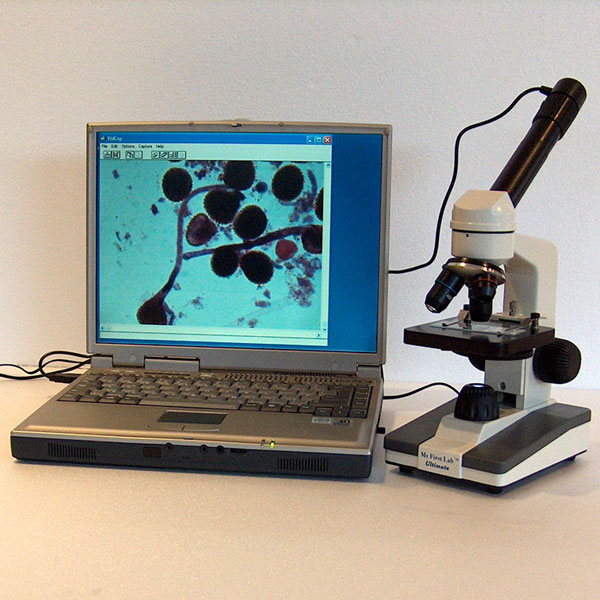

Простые окуляры для наблюдения (так называемые, визуальные окуляры), проекционные окуляры (гарантируют плоскую поверхность изображения с одинаковой резкостью по всему полю зрения на экране), фотоокуляры (создают действительное изображение на фотопластинке или экране, выделяют также так называемые цифровые камеры-окуляры, которые идут в комплекте со шнуром для подключения к компьютеру),
Окуляры с внутренней наводкой на резкость. В таких окулярах остановлен внутренний элемент для настройки резкости изображения, а также изменения увеличения окуляра.

Выбор окуляра зависит от используемого в оптической системе объектива. Самые простые окуляры Гюйгенса (небольшое поле зрения, нет коррекции хроматизма) используются с ахроматическими объективами небольших увеличений.

Компенсационные окуляры подойдут для апохроматических планахроматических объективов средних и сильных увеличений. Для поляризационных микроскопов, а также в системе с ахроматическими объективами используются широкоугольные окуляры. Существуют также специализированные окуляры, например, кварцевые. Кварцевые окуляры применяются в ультрафиолетовых микроскопах.

Что касается маркировки окуляров, то обычно на них указывается линейное увеличение (например, 10х), линейное поле зрения в мм (например, 18). Маркировка в таком случае будет выглядеть следующим образом: 10х/18. Также дополнительно может быть указан вид окуляра: foc. - фокусировочный, символ очков - для работы в очках, К - компенсационный, Pl - окуляры плоского поля, WF - широкоугольный, Фото - фотокуляр, ОРТ - ортоскопический, H - окуляр Гюйгенса и так далее.

Автор: Галетич Юлия
Дата публикации: 21.10.2011
